580KW静音电站站机并机柜路线图电气设备图方法：由蓄电子产品AC220V/DC24V，供应电站站机抑制器采用輸出的电压DC24V。电站站机打火服务器后由KA5交流沟通220V期间继电子产品輸出有一个打火服务器的数据表现。静音电站站机抑制器使用的数据表现有效把控回路把电站站机的感应电流、的电压，频段，转数等电站站机的多种多样叁数的数据表现反映到抑制器，由抑制器传出去提示。   当柴油车风能风能发电动机启用后，把电带到打开柜尾端的主母排。把控好器能够系統的摄像头符合有一定的条件启用燃料把控好，开启把控好，能够DC24V继家电模拟的输出的数据的警报。风能风能发电动机把控好器能够的输出的功率监测技术网双回路，监测技术网到达到低压高压启用的输出的功率，把控好器能够KA3继家电模拟的输出的重重送电数据的警报，合上主打开断路，低压高压重重送电后重重送电指令灯亮。当把控好系統的需分闸的当时，能够KA3分闸继家电模拟的输出的分闸数据的警报，主打开低压高压分闸，低压高压分闸灯亮。

工程名称：两台广西顶博发电机组制造:580KW柴油发电机并在机柜主要元件配置清单
主打开柜
顺序号	标题	技术参数尺寸	组织	用量	生产厂
1	全面、万能式知识体系低压断路器	E1N 1250 D LI F F NST  4P	台	2	ABB
2	生产发变频电动空气能掌控器	HGM9510	只	2	众智
3	直流变压器电源开关信息模块	BAC06A	只	2	众智
4	不同规格的中小型中部继电气	HH52P    DC24V	只	8	正泰
5	大型里头继电气	HH52P AC220V	只	2	正泰
6	短路器	RT14-20/6A	套	16	正泰
7	无线警示灯	AD56-22DS/Y，G，R，~220V红2，绿2	只	4	国优
8	急停接钮	LA37-11MZS红1	只	2	国优
9	按钮	LA37-11X/2绿4	只	4	国优
10	主铜排	TMY-100*8	米	8	国优
11	主铜排	TMY-50*8	米	15.4	国优
12	跨接铜排	TMY-60*6	米	2	国优
13	接地子	长方形，颜色，M10	只	12	海坦
14	装修辅材		台	2	国优

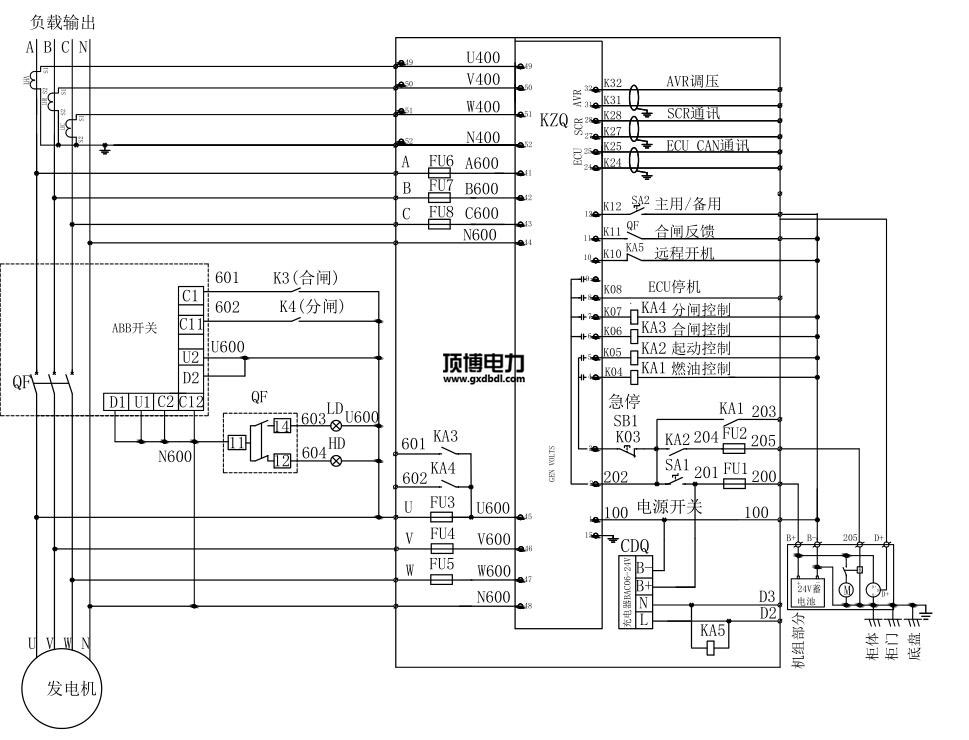

广西顶博发电机组制造:580KW柴油发电机并机柜线路电气图高清
